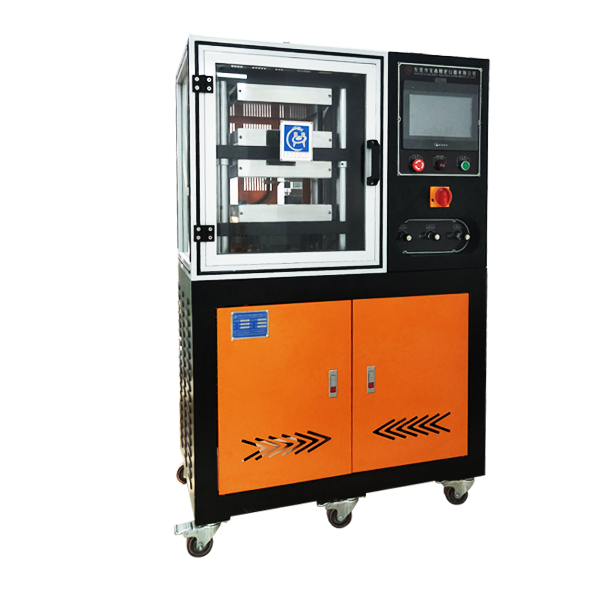

實(shí)驗(yàn)室雙層程控型平板硫化機(jī)

原料放于鑄模內(nèi)，夾于本機(jī)電熱平板間加以壓力及溫度，使原料成型，以供試驗(yàn)，做為工廠大量生產(chǎn)配料之依據(jù)。本機(jī)裝有PLC程序控制彩色觸摸屏，人機(jī)界面作業(yè)系統(tǒng)可設(shè)定壓力、溫度、時(shí)間和排氣次數(shù)，硫化過程實(shí)時(shí)顯示和監(jiān)視，所設(shè)模壓程序全數(shù)自動(dòng)完成。客戶寄材料過來工廠試料，以下是實(shí)驗(yàn)過程。

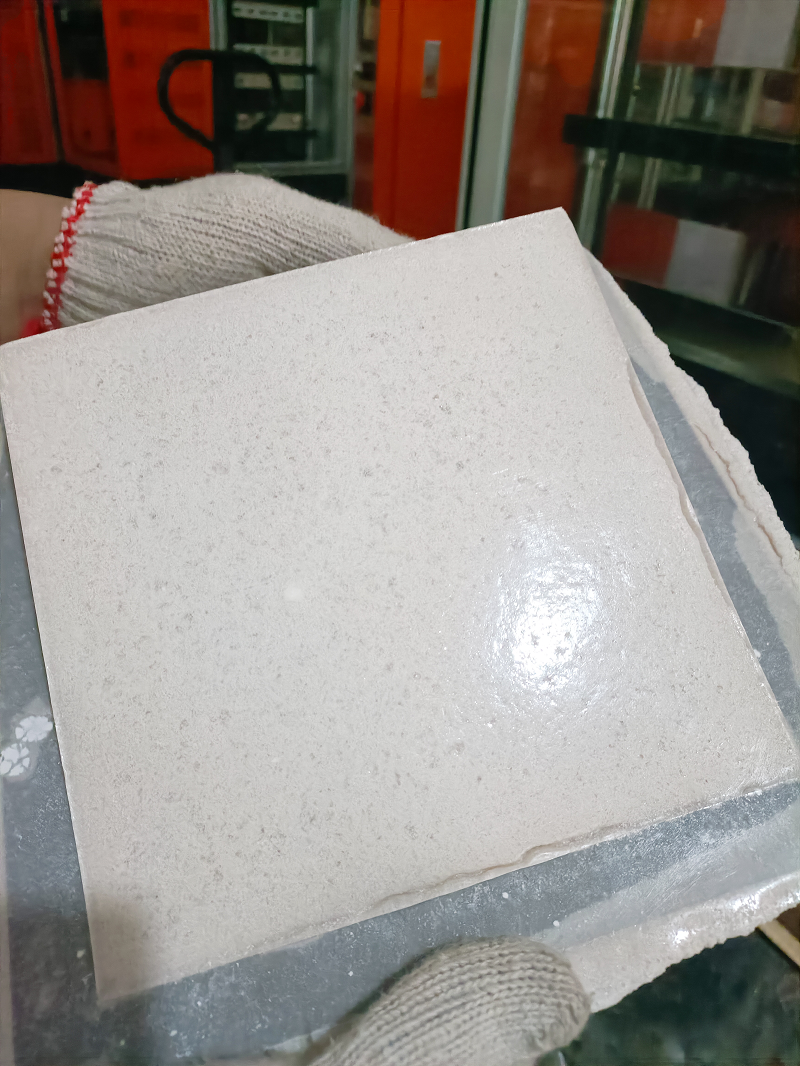

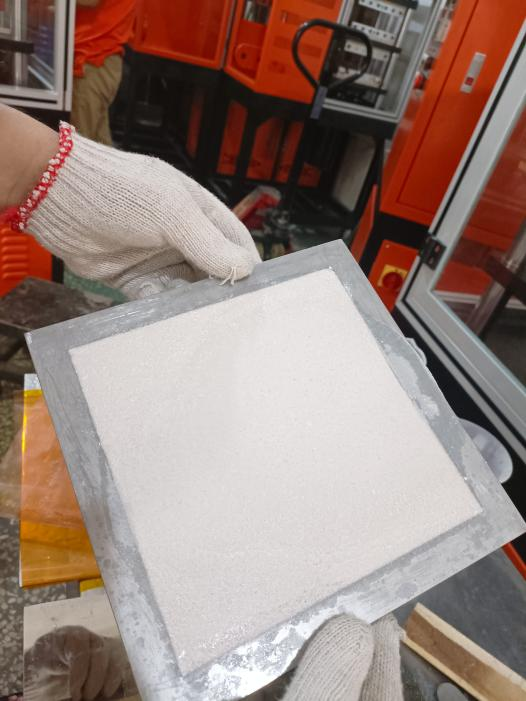

第1次：75g，150度，預(yù)壓增壓5分鐘，冷卻3分鐘，模具4毫米mm，預(yù)壓6MP

結(jié)果：失敗

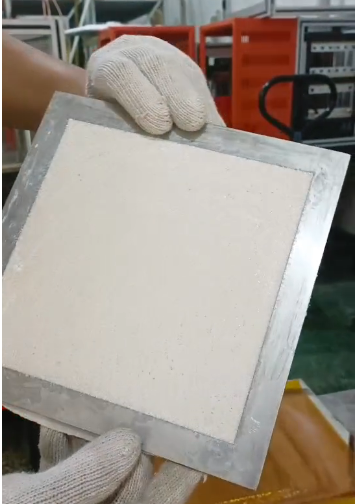

第2-3-4次：75g，150度，預(yù)壓0.5，增壓2分鐘，冷卻2分鐘，排氣3次，模具4毫米mm，預(yù)壓6MP
結(jié)果：可以

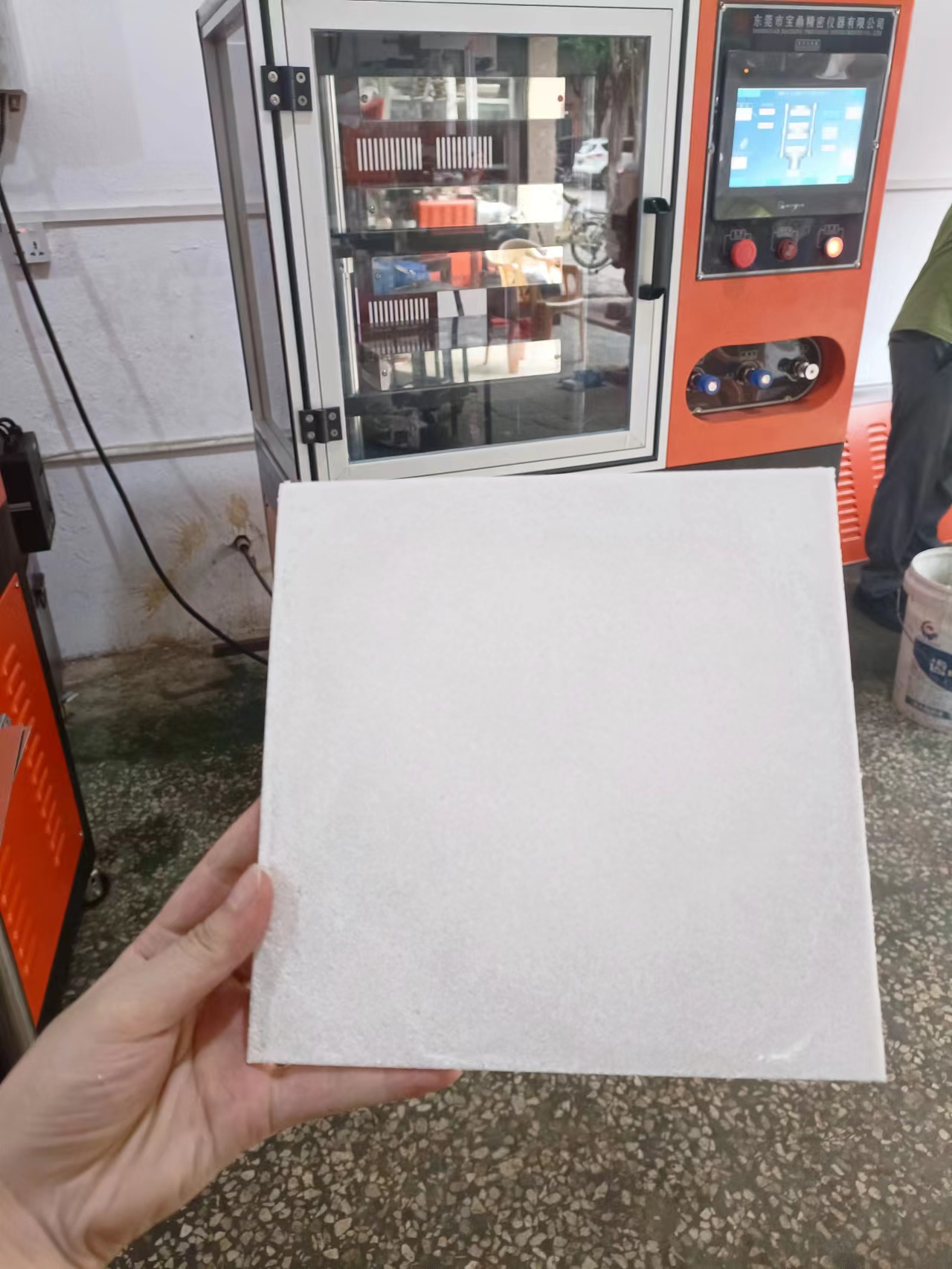

2號(hào)材料：75g，溫度150度，預(yù)壓0.5，增壓2分鐘，冷卻2分鐘，排氣3次，預(yù)壓6MP
結(jié)果：可以


第二次：2號(hào)材料：76g，溫度150度，預(yù)壓0.5，增壓2分鐘，冷卻2分鐘，排氣3次，預(yù)壓6MP
結(jié)果：成功

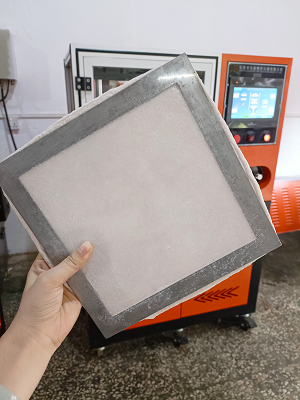

3號(hào)材料：76g，溫度150度，預(yù)壓0.5，增壓2分鐘，冷卻2分鐘，排氣3次，預(yù)壓6MP
結(jié)果：還行，有輕微氣泡



第2次3號(hào)材料：77g，溫度150度，預(yù)壓0.5，增壓2分鐘，冷卻2分鐘，排氣3次，預(yù)壓6MP
結(jié)果：有氣泡

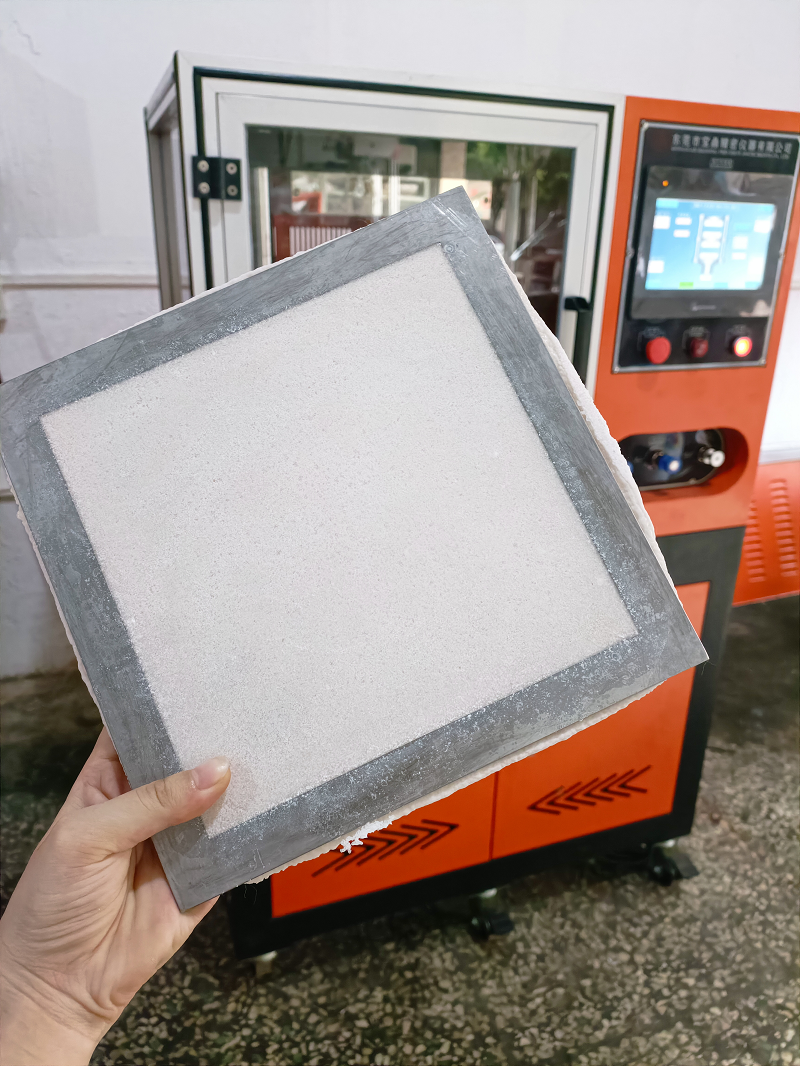

第3次3號(hào)材料：77g，溫度150度，預(yù)壓3MP，預(yù)壓時(shí)間0.5，增壓2分鐘，冷卻2分鐘，排氣3次，預(yù)壓6MP
結(jié)果：可以

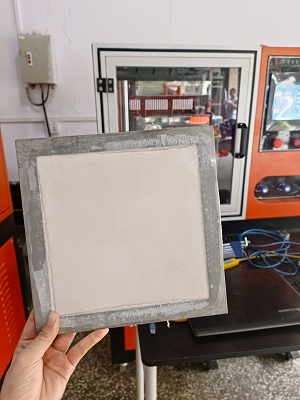

4號(hào)材料：77g，溫度150度，預(yù)壓3MP，預(yù)壓時(shí)間0.5，增壓2分鐘，冷卻2分鐘，排氣3次
結(jié)果：可以


第2次4號(hào)材料：77.3g，溫度150度，預(yù)壓3MP，預(yù)壓時(shí)間0.5，增壓2分鐘，冷卻2分鐘，排氣3次
結(jié)果：可以

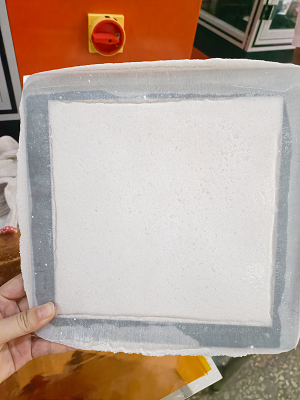

5號(hào)材料：77.2g，溫度150度，預(yù)壓3MP，預(yù)壓時(shí)間0.5，增壓2分鐘，冷卻2分鐘，排氣3次
結(jié)果：有大量氣泡


第2次5號(hào)材料：75g，溫度150度，預(yù)壓6MP，預(yù)壓時(shí)間0.5，增壓2分鐘，冷卻2分鐘，排氣5次
結(jié)果：一側(cè)大面積氣泡，一側(cè)還行

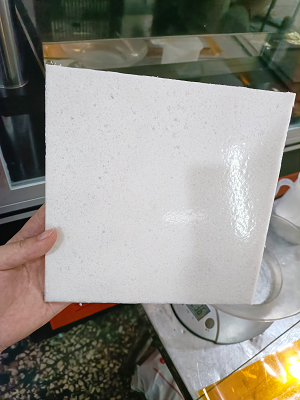

第3次5號(hào)材料：76g，溫度140度，預(yù)壓6MP，預(yù)壓時(shí)間0.5，增壓2分鐘，冷卻2分鐘，排氣5次
結(jié)果：成功
